两张纹理可以混合出非常多的花样，例如纹理动画、多重纹理混合、纹理扰动、纹理流动。

今天玉兔给大家介绍，如何使用 Shader 实现纹理动画效果。

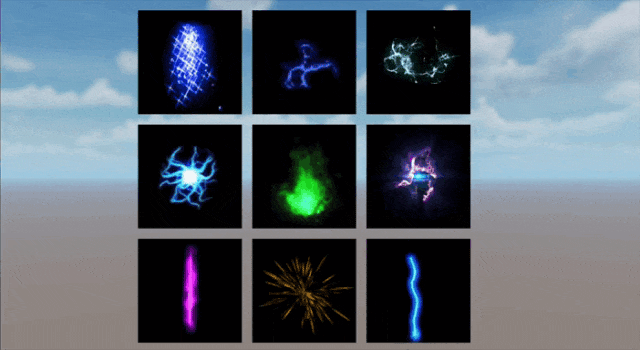

下图是纹理动画的常见效果之一 —— 图集的逐帧播放，我们来看看如何使用 Shader 实现该效果。

一、图集

首先，我们需要准备一张图集。图集是由帧动画一个个小格子组成的图片，做游戏的小伙伴对它应该非常熟悉了。

图集的制作需要使用专用的工具，把多张图片合成一张大图，这样渲染时可以减少游戏的内存占用，提高运行效率。

图集生成常用工具推荐：TexturePacker、Zwoptex 等。

二、实现原理

要让图集进行动画播放，关键是找到在某个时间节点的时候，对应显示的是哪个格子的图片。

找到对应的格子后，只需要从整张图集的大图片中取出这个格子，并把它显示出来。

这就是它的实现原理，我们看看用 Shader 怎么实现。

三、Shader 编写

1. properties 设置

我们需要用到两个参数：

• 二维向量 cells：用来表示纹理图集分割后的行列数，例如上图是4行4列。
• 帧率 fps：用来表示一秒钟内显示多少帧图像。

写成代码的形式如下：

properties: &props
  ……
  cells:          { value: [1, 1] }
  fps:            { value: 1 }

……

CCProgram unlit-fs %{
  ……
  uniform Constant {
    vec2 cells;
    float fps;
  };

2. FS 计算

第一步：判断显示图像

首先，我们先通过时间和帧率来决定当前应该显示哪个格子的图像，写成代码的形式如下：

float index = floor(cc_time.x * fps);

用时间 cc_time.x 乘以帧率 fps，可以得到一个随时间不断增加的值。用 floor() 函数向下取整，可以得到一个整数的帧索引 index，它用来表示当前应该显示的小格子的序号。

比如 fps = 5，那么在第二秒的时候，index = 2 * 5 = 10, 那么就应该显示第10张格子的图像。

第二步：判断图像位置

先上代码：

float row = cells.x;
float column = cells.y;

vec2 offset = vec2(mod(index,column)/column, mod(floor(index/column),row)/row);

我们需要先确定整张图集分成的行数和列数，用 cell.x 表示行，cells.y 表示列。

然后来计算当前帧在纹理中的 UV 偏移量，这需要先确定当前帧格子所在的行和列。

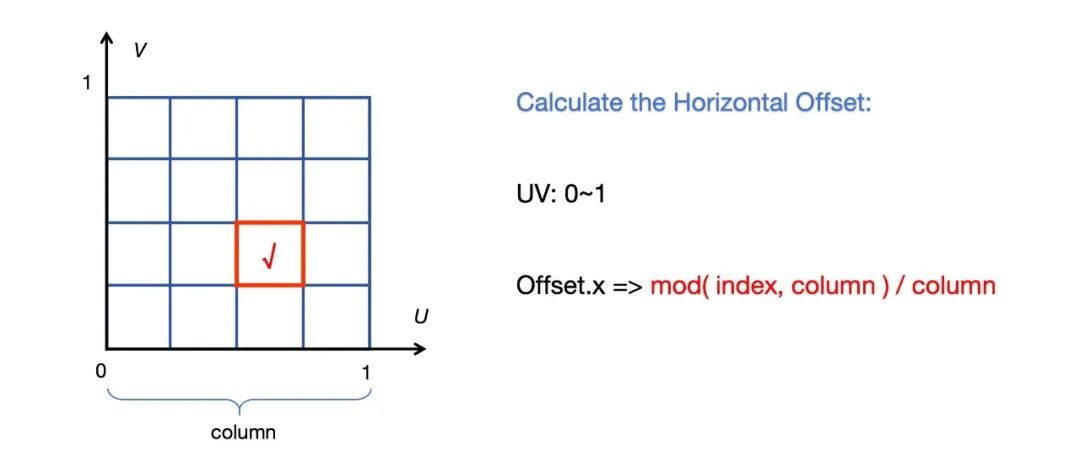

我们先来计算当前帧在水平方向上的偏移量，对应需要计算格子位于哪一列（即代码中的 offset.x）。

计算行和列，一般都会用到模除函数 mod()。

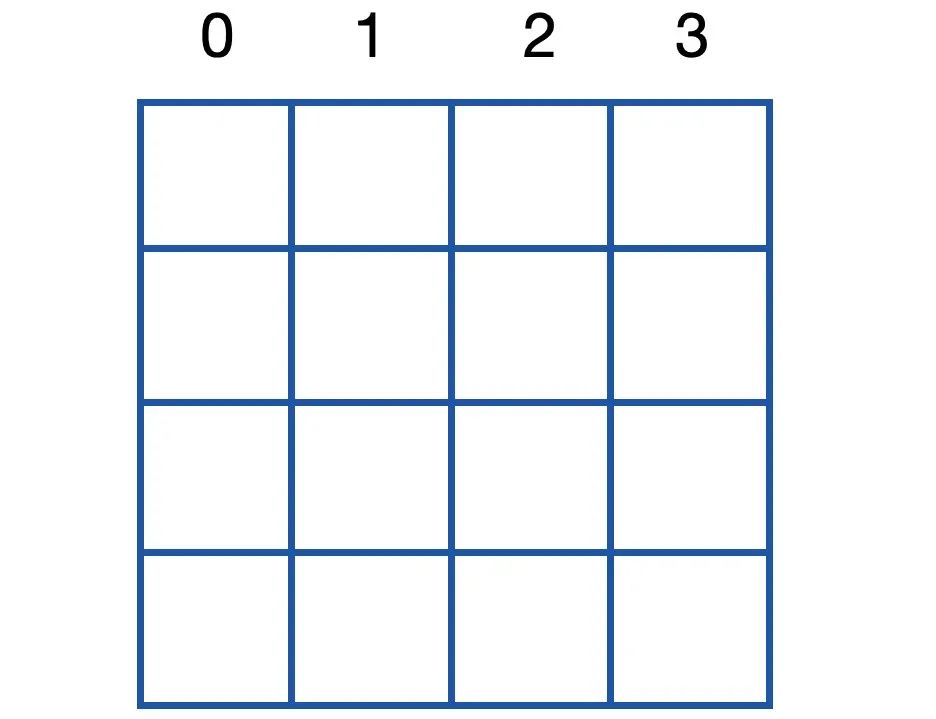

mod(index, column) 表示用索引（index）模除列数（column），得到的余数就是格子所在的列数，表示水平方向上的偏移量。

由于整张图集的 UV 是在 0~1 范围内的，因此我们需要把计算出来的列数标准化到 0~1 之间，只需要用模除（mod(index,column)）除以列数即可（column）。它用来表示当前帧所在的格子，在 UV 坐标中水平偏移的位置。

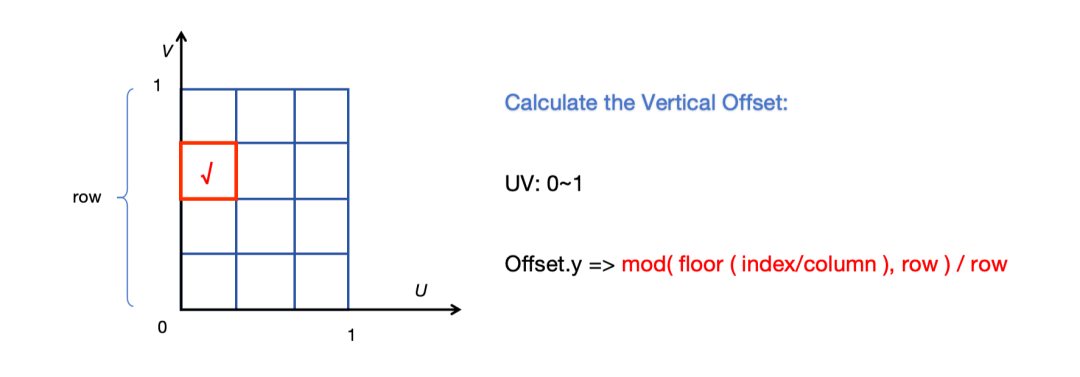

然后我们来计算格子位于哪一行，用来表示它在竖直方向上的偏移量（即代码中的 offset.y）。

用 mod(floor(index/column),row)，就可以计算出 index 对应的行位置。

同样，把计算出来的行数也标准化到 0~1 之间，只需要用模除（mod(floor(index/column),row)）除以行数（row）即可。它用来表示当前帧所在的格子，在UV坐标中竖直偏移的位置。

最后写成二维向量 offset，表示当前帧图像在纹理中的 UV 偏移量。

vec2 offset = vec2(mod(index,column)/column, mod(floor(index/column),row)/row);

第三步：计算新 UV 坐标

计算新 UV 坐标的代码如下：

vec2 newUV = v_uv / cells.yx + offset;

由于图集有多行多列，每个格子纹理只占整个纹理的一小部分，因此我们需要把 UV 坐标映射到某一个格子纹理中，保证采样的时候只采样这一个格子里的纹理。

这里用 v_uv / cells.yx，把 UV 坐标缩小到单个格子纹理的范围内。

由于列数 cells.y 表示 UV 在水平方向上的偏移，行数 cells.x 表示 UV 在竖直方向上的偏移，所以代码在进行纹理缩放时，除以的是 cells.yx，而不是 cells.xy。

第四步：纹理采样

用新计算的 UV 坐标对纹理进行采样，就可以实现最终的效果。

vec4 col = mainColor * texture(mainTexture, newUV);

第五步：材质调整

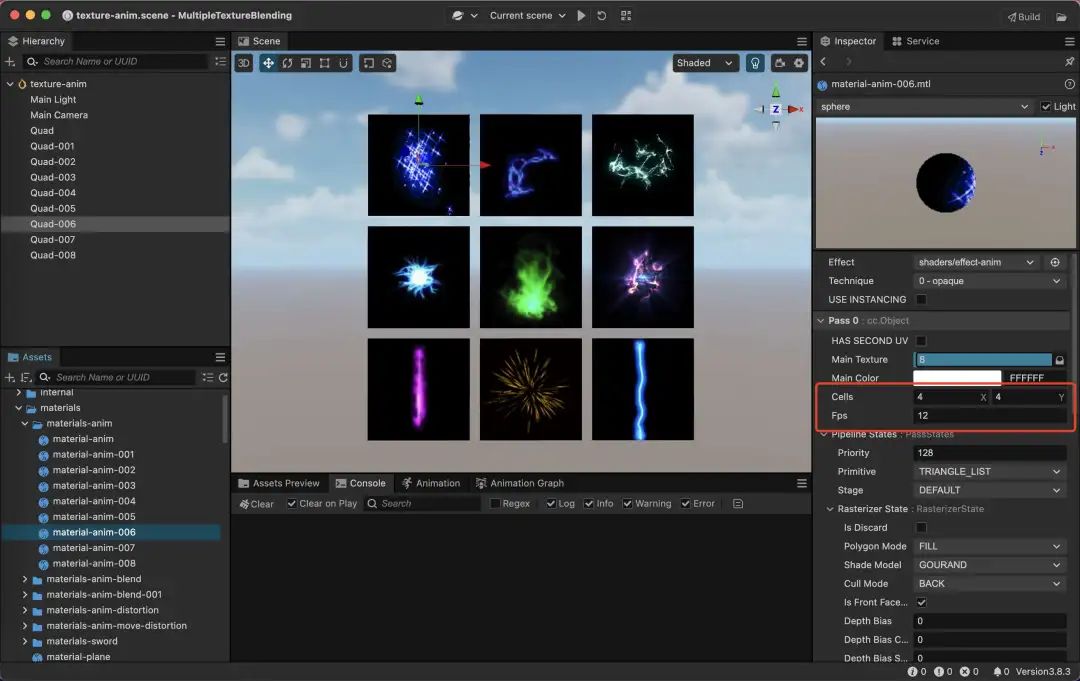

最后在材质中调整参数。

根据使用图集纹理的行列数，更改 cells 的值，也可以调整帧率，更改动画的切换速度。
